يحدد معظم الأشخاص مثبتات العزل حسب الطول أولاً. وهذا أمر مفهوم - فأنت بحاجة إلى اختراق اللوحة العازلة للوصول إلى سطح السفينة. لكن الطول ثانوي للقياس.
يحدد المقياس:
قطر الساق هو النواة الهيكلية للمثبت الذي يحمل حمل الانحناء ويولد عزم الدوران أثناء التثبيت
قطر الخيط — البعد الخارجي للخيط، الذي يخلق سطح التحمل في الركيزة
مقاومة الانسحاب — القوة المطلوبة لاستخراج أداة التثبيت من السطح تحت تحميل رفع الرياح
سوف ينثني المثبت الأطول ذو الساق الأصغر حجمًا ويفشل تحت الحمل. سوف يعمل المثبت الذي تم قياسه بشكل صحيح بالطول المناسب طوال عمر السقف.
فيما يلي المواصفات الأساسية لكل مقياس:
قطر الساق هو الرقم الأكثر أهمية. تولد الساق مقاس 5.25 مم عزم دوران ومقاومة للسحب أكبر بكثير من الساق مقاس 4.3 مم بنفس الطول. في المناطق شديدة الرياح أو عند اختراق الأسطح الفولاذية السميكة، يكون هذا الاختلاف هو الهامش بين اختبار الرفع الناجح والرسوب.
قطر الساق: 4.3 ملم
قطر الخيط: 5.58 ملم
نوع الرأس: T30 توركس
توافق سطح الرأس: فولاذ حتى 2.0 ملم، خشب
الرقم 12 هو أداة التثبيت العازلة للمبتدئين - وفي التطبيق الصحيح، يكون هو الاختيار الصحيح.
تم تصميم المقياس رقم 12 لتثبيت الألواح العازلة على الأسطح الفولاذية ذات القياس الخفيف (حتى 2.0 مم) والركائز الخشبية. انها مناسبة حيث:
الطبقة العازلة رقيقة نسبياً (تصل إلى 125 ملم تقريباً)
لا يخضع السطح الفولاذي لتحميل الرياح الثقيل
الركيزة عبارة عن فولاذ أو خشب خفيف الوزن بدلاً من الفولاذ الهيكلي السميك
تفضل ميزانيات المشروع أداة تثبيت فعالة من حيث التكلفة دون التضحية بالامتثال للتعليمات البرمجية
يغطي النطاق رقم 12 الأطوال من 1-5/8 بوصة (41 مم) إلى 8 بوصة (203 مم)، ويستوعب معظم سُمك العزل القياسي في الأسقف التجارية منخفضة الانحدار.
يوفر محرك T30 Torx ميزة تثبيت رئيسية مقارنة بفيليبس: نقل عزم دوران أعلى بشكل ملحوظ مع انخفاض خطر الخروج. وهذا مهم بشكل خاص عند القيادة عبر ألواح عازلة سميكة، حيث تكون المقاومة أعلى ويؤدي انزلاق الأداة إلى تجريد الرؤوس التي يجب استخراجها يدويًا.
يظل ارتباط الخيط في الركيزة ثابتًا عند 3–4 بوصات بغض النظر عن طول المثبت الإجمالي - تمتد الساق غير الملولبة عبر لوح العزل دون تعشيقه، مما يضمن سحب اللوحة بإحكام على السطح بدلاً من رفعها عن طريق ربط الخيط داخل العزل.
يستخدم ملف تعريف الخيط رقم 14 هندسة دعامة عميقة - شكل خيط غير متماثل مع وجه حامل شبه عمودي ووجه رصاص مائل. تعمل هذه الهندسة على زيادة مقاومة الانسحاب في السطح مع تقليل عزم دوران القيادة أثناء التثبيت. والنتيجة هي تركيب أسرع مع قيم تثبيت أعلى، وهذا هو السبب في أن رقم 14 هو أداة التثبيت المفضلة لمجموعات الأسقف المعتمدة من FM.
قطر الساق: 5.25 ملم
قطر الخيط: 6.99 ملم
أنواع الرأس: #3 رأس تروس فيليبس (#15 TSR) / #3 رأس فيليبس المسطح (#15 TSR مسطح)
توافق السطح: فولاذ يصل إلى 12.5 ملم+، OSB، ألومنيوم
رقم 15 هو أداة التثبيت العازلة شديدة التحمل في المجموعة. ساقها مقاس 5.25 مم هي الأكبر في فئة أدوات التثبيت العازلة، مما يولد أعلى قيم عزم الدوران ومقاومة الانسحاب.
الرقم 15 مخصص لـ:
المشاريع في مناطق حمل الرياح الشديدة (المناطق المعرضة للأعاصير، وفئات التعرض على ارتفاعات عالية)
مجموعات عازلة سميكة حيث يتجاوز طول المثبت 10 بوصة ويلزم الحد الأقصى لقيم السحب
تتطلب المشاريع أعلى مقاومة سحب متاحة لكل أداة تثبيت، مما يسمح بنمط تباعد أوسع للمثبتات مما يقلل من عدد أدوات التثبيت الإجمالية
الركائز التي تتطلب مشاركة أعمق للخيط بسبب تباين المواد
يتوفر رقم 15 في تكوينين للرأس:
#3 رأس تروس فيليبس (سلسلة TSR-PHT15) : رأس مقبب منخفض المستوى مع سطح محمل عريض. يقوم الجانب السفلي العريض بتوزيع قوة التثبيت على مساحة أكبر، مما يقلل من خطر سحب الرأس من خلال لوحة الدرزة. المفضل لمعظم التطبيقات الميدانية.
#3 رأس فيليبس المسطح (سلسلة TSR-PHT15 المسطحة) : شكل جانبي غاطس يتم وضعه بشكل مستوي أو أسفل سطح اللوحة قليلاً. يُستخدم عند الحاجة إلى شكل رأس منخفض لتجنب التداخل مع طبقات الغشاء المطبقة فوق أداة التثبيت.
يغطي كلا الإصدارين نفس نطاق الطول من 2 بوصة إلى 16 بوصة، مع نفس نمط ربط الخيط مثل #14.

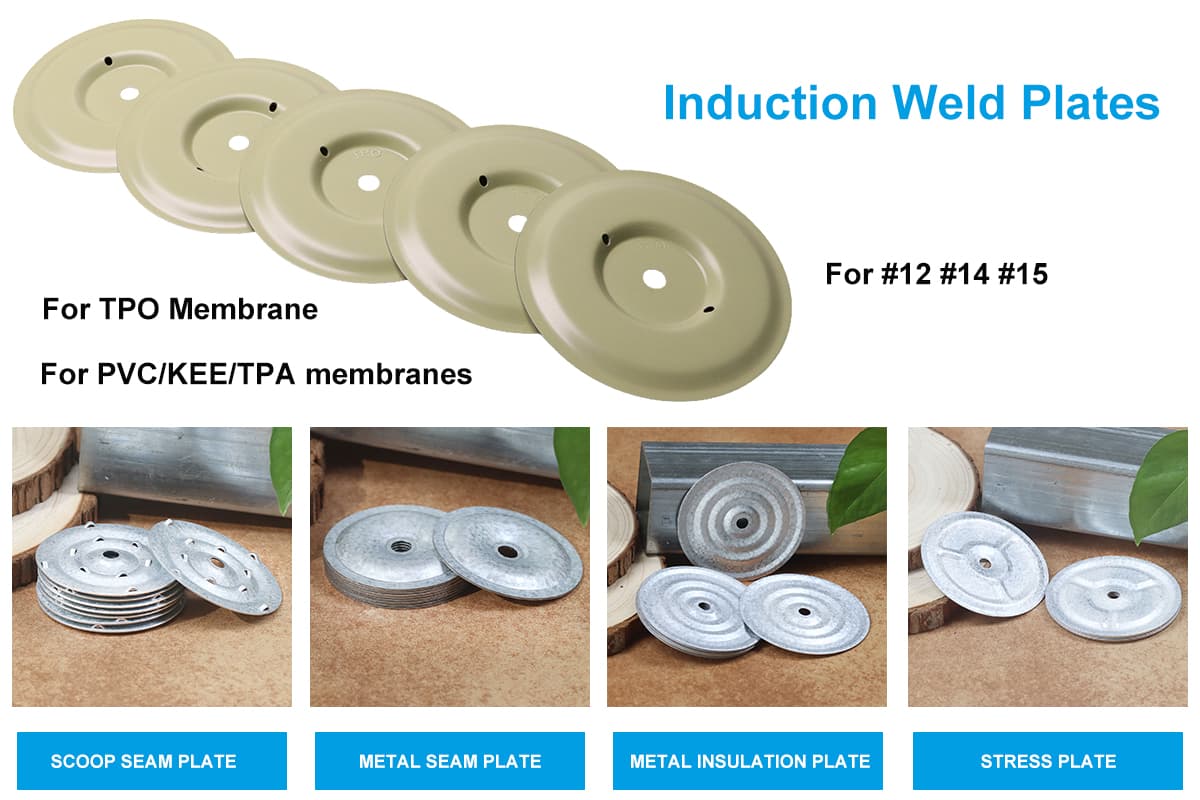

لا يتم استخدام مثبتات الأسقف العازلة بمفردها مطلقًا - فهي دائمًا مقترنة بلوحة التماس المعدنية (وتسمى أيضًا لوحة الضغط أو لوحة السحب)، والتي توزع الحمل النقطي لرأس التثبيت عبر سطح الغشاء.
يؤدي استخدام اللوحة الخاطئة — أو عدم استخدام اللوحة — إلى تركيز الضغط على رأس التثبيت ويتسبب في ثقب الغشاء تحت تأثير الرياح. يجب أن يتطابق اختيار اللوحة مع كل من مقياس التثبيت ونوع الغشاء.
يتم تصنيع جميع الألواح في مجموعة TSR من فولاذ AZ-55 Galvalume، والذي يوفر مقاومة للتآكل على المدى الطويل متوافقة مع متطلبات FM4470.
تتميز الألواح الشائكة بوجود مسننات شعاعية على الجانب السفلي تمسك بسطح الغشاء وتقاوم الدوران أثناء التثبيت وبعده. وهي مطلوبة للأغشية المقواة والأنظمة البيتومينية المعدلة، حيث يكون نسيج الغشاء صلبًا بدرجة كافية بحيث تدور لوحة ناعمة تحت عزم الدوران دون تثبيت الغشاء بشكل صحيح.
يتم استخدام الألواح غير الشائكة مع أغشية أحادية الطبقة غير مقواة (TPO، PVC)، حيث يمكن للوحة الملساء ضغط الغشاء دون التعرض لخطر تمزقه أثناء التثبيت.
جميع مثبتات الأسقف العازلة رقم 12 و14 و15 في مجموعة TSR تحمل طلاء مقاوم للتآكل CR-10 بشكل قياسي.
CR-10 عبارة عن طلاء تحويل كيميائي متعدد الطبقات يوفر:
مقاومة رذاذ الملح الأساسية مناسبة لبيئات التسقيف التجارية القياسية
التوافق مع متطلبات النظام FM4470
لمسة نهائية رمادية محايدة لا تتداخل مع ترابط الغشاء
بالنسبة للمشاريع ذات متطلبات التآكل الأكثر تطلبًا - التعرض الساحلي، أو الأجواء الكيميائية، أو الضمانات الممتدة - تتوفر خيارات الطلاء المخصصة:
500-2000 ساعة اختبار NSS (رذاذ الملح المحايد) وفقًا لمعيار ASTM B117
5-30 دورة من اختبار Kesternich (تآكل SO₂) لكل DIN 50018
يجب تحديد أدوات التثبيت المعالجة حسب الطلب مع شهادة الاختبار ذات الصلة لدعم وثائق ضمان النظام.
استخدم هذا الجدول كنقطة بداية لاختيار المقياس:
تحقق دائمًا من اختيار أداة التثبيت وفقًا لموافقة FM ذات الصلة أو بيانات اختبار النظام. يعد اختيار المقياس أعلاه بمثابة دليل عام؛ قد تتطلب حسابات رفع الرياح الخاصة بالمشروع مواصفات أعلى من الحد الأدنى المشار إليه.
الفرق بين مثبتات السقف العازلة رقم 12، و14، و15 ليس اعتباطيًا. يمثل كل مقياس قطرًا محددًا للساق، وهندسة الخيط، وقدرة السحب المصممة لمجموعة محددة من الركائز وظروف التحميل.
بالنسبة لمعظم تطبيقات الأسقف العازلة التجارية، فإن رقم 14 Heavy Duty هو الخيار الافتراضي الصحيح. إنه يوفر قطر الساق، وارتباط الخيط، ونطاق الطول للتعامل مع غالبية مجموعات الأسقف منخفضة الانحدار، ويتوافق مع الأنظمة المعتمدة من FM4470 والتي تم اختبارها على نطاق واسع.
عندما يتجاوز التطبيق الظروف القياسية - العزل السميك، أو رفع الرياح الشديد، أو الحد الأقصى لمتطلبات السحب - قم بالارتقاء إلى رقم 15 شديد التحمل.
عندما تكون التكلفة حرجة والسطح مصنوع من الفولاذ الخفيف أو الخشب مع تحميل معتدل، فإن المعيار رقم 12 يعد خيارًا متوافقًا وفعالاً من حيث التكلفة.
للحصول على دعم المواصفات الخاصة بالمشروع، اتصل بـ info@tsingri.com للحصول على مجموعة المنتجات الكاملة وأوراق البيانات الفنية.
