يعد اختيار برغي السقف المعدني الخاطئ واحدًا من أغلى الأخطاء التي يمكن أن يرتكبها المقاول أو المحدد - ليس لأن البراغي نفسها تكلف ثروة، ولكن لأنه يتم اكتشاف الأعطال بعد التثبيت، عندما تتضاعف تكاليف الإصلاح بسرعة.<\/p>

سقف يتسرب. لوحة الكسوة منفصلة. نزاع الضمان. يعود كل ذلك إلى أداة التثبيت التي كانت خاطئة في التطبيق أو الركيزة أو البيئة.<\/p>

يغطي هذا الدليل كل ما تحتاج إلى معرفته لتحديد براغي السقف المعدنية بشكل صحيح: الأنواع والمواد والمعالجات السطحية وخيارات الغسالات وكيفية قراءة مواصفات المسمار حتى لا يتم اكتشافك أبدًا بواسطة أداة تثبيت غير متطابقة مرة أخرى.<\/p>

<\/p>

ما هي مسامير التسقيف المعدنية ذاتية الحفر؟<\/span><\/h3>

براغي التسقيف المعدنية عبارة عن مثبتات ذاتية الحفر ومثبتة ذاتيًا مصممة لاختراق الركائز المعدنية دون حفر مسبق. تقوم نقطة الحفر عند الطرف بقطع المادة، بينما تقوم الساق الملولبة بسحب الورقة بإحكام وتخلق خيطًا خاصًا بها في المعدن الأساسي.<\/p>

هذا التثبيت بخطوة واحدة - بدون ثقب تجريبي، ولا لقمة حفر منفصلة - هو ما يجعلها أداة التثبيت المفضلة عبر أنظمة الأسقف والكسوة الفولاذية في جميع أنحاء العالم.<\/p>

غالبًا ما يتم استخدام مصطلحين بالتبادل ولكنهما يصفان أدوات مختلفة بمهارة:<\/p>

• مسامير التنصت الذاتية <\/strong>: اضغط على الخيط الخاص بها في فتحة مثقوبة مسبقًا<\/p><\/li>

• براغي ذاتية الحفر <\/strong>: قم بثقب الثقب واضغط على الخيط في عملية واحدة<\/p><\/li><\/ul>

  بالنسبة للأسقف والكسوة المعدنية، فإن البراغي ذاتية الحفر هي المعيار. تحدد هندسة نقطة الحفر مدى سماكة الركيزة الفولاذية التي يمكن للمسمار اختراقها، ولهذا السبب فإن اختيار النقطة الصحيحة أمر غير قابل للتفاوض<\/p>

  <\/p>

  الأنواع الثلاثة الرئيسية لمسامير التسقيف المعدنية<\/span><\/h3>

  ليست كل براغي السقف مصممة لنفس الوظيفة. بشكل عام، تنقسم براغي البناء المعدنية إلى ثلاث فئات للتطبيق:<\/p>

  1. مثبتات التثبيت Valley (من الصفائح إلى الفولاذ)<\/strong><\/h4>

  يتم استخدام مثبتات التثبيت Valley لتثبيت صفائح الفولاذ المقطعية مباشرة على ركيزة فولاذية - فكر في صفائح الأسقف المثبتة على المدادات، أو ألواح تكسية الجدران المثبتة على إطارات فولاذية. يتم تركيبها من خلال الوادي (النقطة المنخفضة) للملف الجانبي، ولهذا السبب يتم استخدام مصطلح \"تثبيت الوادي\".<\/p>

  الميزات الرئيسية:<\/strong><\/p>

  • رأس غسالة سداسية أو رأس غسالة ذات مسافة بادئة سداسية<\/p><\/li>

  • غسالة مطاطية EPDM أو غسالة مستعبدة SS304 + EPDM لمقاومة الطقس<\/p><\/li>

  • متوفر بمقياس #12 (5.5 ملم) و#14 (6.3 ملم).<\/p><\/li>

  • سعة الحفر: #12 حتى 6.0 ملم فولاذ، #14 حتى 7.0 ملم فولاذ<\/p><\/li>

  • مقاسات من 12-14×25 ملم إلى 14-14×95 ملم<\/p><\/li><\/ul>

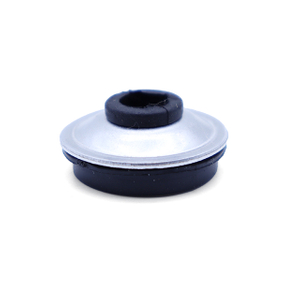

    الغسالة أمر بالغ الأهمية. إنه يخلق ختم الطقس عند نقطة التثبيت. تعد الغسالة الفاشلة أو المتدهورة أحد الأسباب الأكثر شيوعًا لتسربات السقف - ولهذا السبب يوصى بتحديد غسالة SS304 + EPDM المستعبدة (بدلاً من الغسالة المطاطية السائبة) للأداء على المدى الطويل.<\/p>

    2. مثبتات تثبيت الهيكل (للخدمة الشاقة)<\/strong><\/h4>

    تم تصميم براغي تثبيت الهيكل لتثبيت الألواح الفولاذية بالهياكل الفولاذية السميكة - الوصلات من المدادة إلى العوارض الخشبية، وتكسية الأعمدة، وتجميعات الإطارات الفولاذية الثقيلة. إنهم يستخدمون نقطة حفر رقم 5، وهي أكثر عدوانية بكثير من النقطة رقم 3 القياسية ويمكنها اختراق الألواح الفولاذية التي يصل سمكها إلى 12.5 مم.<\/p>

    <\/p>

    الميزات الرئيسية:<\/strong><\/p>

    • رأس مقلاة فيليبس أو رأس غسالة سداسية<\/p><\/li>

    • خيط رفيع (#24) لسرعة ثقب أسرع وتثبيت أقوى في الفولاذ<\/p><\/li>

    • النقطة رقم 5 تلغي الحاجة إلى الحفر المسبق حتى في الفولاذ السميك<\/p><\/li>

    • متوفر بمقياس #12 (5.5 ملم) و#14 (6.3 ملم).<\/p><\/li>

    • المقاسات من 12-24×32 ملم إلى 14-24×95 ملم<\/p><\/li><\/ul>

      يوفر تصميم الخيوط الدقيقة (#24 خيطًا في البوصة) ميزتين: سرعة تركيب أسرع وقبضة أقوى في الفولاذ عالي الشد، مقارنةً بتصميمات الخيوط الخشنة. هناك تفاصيل هندسية إضافية جديرة بالملاحظة - تم تصميم هندسة الخيط الموجودة على براغي تثبيت الهيكل لمنع تراكم برادة الحديد في الخيط، مما يقلل من خطر بدء التآكل عند نقطة التثبيت.<\/p>

      <\/p>

      3. براغي عارضة فولاذية خفيفة (صفائح رقيقة وتثبيت الجدار)<\/strong><\/h4>

      تغطي هذه الفئة أدوات التثبيت للتطبيقات الخفيفة: تثبيت الصفائح المعدنية الرقيقة على الهياكل الفولاذية الخفيفة، وتثبيت ألواح الجدران على الهياكل، وتثبيت الألواح الليفية أو OSB على الفولاذ.<\/p>

      تشمل المنتجات في هذه الفئة ما يلي:<\/strong><\/p>

      • رأس الغسالة السداسي (الجدار/الهيكل) <\/strong>: مقياس #10، قطر 4.8 مم، لتثبيت ألواح الحائط في الهيكل أو المكونات القابلة للسحب. أقصى سمك للصلب 4.0 ملم.<\/p><\/li>

      • براغي صفائح رفيعة ذات خيط واحد <\/strong>: مصممة للصفائح المعدنية الرقيقة 1 × 1.0 مم أو 2 × 0.75 مم. توفر النقطة الحادة سرعة حفر سريعة مع الحد الأدنى من تشويه المواد.<\/p><\/li>

      • براغي صفائح رفيعة ذات خيط مزدوج (ثنائية المعدن) <\/strong>: لتثبيت صفائح الألومنيوم والصلب معًا. يسمح الخيط المزدوج بالحفر من خلال لوح فولاذي يصل إلى 2 مم؛ هيكل ثنائي المعدن يوفر مقاومة للصدأ للتآكل.<\/p><\/li>

      • مسامير ذاتية الحفر بأجنحة التمدد <\/strong>: لتثبيت لوح الحريق الأسمنتي أو الخشب أو OSB على الفولاذ. تقوم أجنحة التمدد بالحفر عبر اللوحة، ثم تنكسر عند ملامستها للركيزة الفولاذية، مما يسمح للخيط بتعشيق الفولاذ بشكل نظيف. رأس منقوش يمنع الإفراط في القيادة.<\/p><\/li><\/ul>

        خيارات المواد: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وثنائي المعدن<\/span><\/h3>

        اختيار المواد هو المكان الذي تحدث فيه معظم أخطاء المواصفات. يعتمد الاختيار على ثلاثة عوامل: بيئة التآكل، والمواد الأساسية، ومتطلبات عمر المشروع.<\/p>

        الكربون الصلب 1022A / 10B21<\/strong><\/p>

        الفولاذ الكربوني هو المادة الأكثر استخدامًا لمسامير التسقيف. إنه يوفر خصائص ميكانيكية ممتازة بعد المعالجة الحرارية - قوة شد عالية، وصلابة جيدة، وأداء حفر موثوق.<\/p>

        <\/p>

        المعالجة السطحية ضرورية. <\/strong> سوف يصدأ الفولاذ الكربوني العاري بسرعة في البيئات الخارجية، لذلك يجب أن تحمل جميع براغي الأسقف المصنوعة من الفولاذ الكربوني طبقة مقاومة للتآكل:<\/p>

        • طلاء Ruspert (AS3566 الفئة 3 أو الفئة 4) <\/strong>: طلاء خاص متعدد الطبقات يوفر أكثر من 480-1000 ساعة من مقاومة رذاذ الملح. الفئة 3 مناسبة للبيئات الداخلية القياسية؛ الفئة 4 للمناطق الساحلية أو الصناعية.<\/p><\/li>

        • مطلي بالزنك <\/strong>: حماية أساسية، مناسب للتطبيقات الجافة أو المحمية.<\/p><\/li>

        • طلاء REXIUBAO <\/strong>: مكافئ لمعايير السوق الصينية يقدم أداءً مشابهًا لـ Ruspert.<\/p><\/li><\/ul>

          الأفضل لـ: <\/strong> الأسقف التجارية والصناعية القياسية، والمشاريع الحساسة للتكلفة حيث لا يتم تصنيف البيئة على أنها مسببة للتآكل.<\/p>

          الفولاذ المقاوم للصدأ 410<\/strong><\/p>

          SS410 عبارة عن فولاذ مقاوم للصدأ مارتنسيتي يمكن معالجته بالحرارة لتحقيق الصلابة المطلوبة لتطبيقات الحفر الذاتي. إنه يوفر مقاومة أفضل للتآكل بشكل ملحوظ من الفولاذ الكربوني المطلي دون تكلفة درجات الفولاذ المقاوم للصدأ الأوستنيتي.<\/p>

          لاحظ أن SS410 مغناطيسي ولديه مقاومة معتدلة للتآكل - وهو غير مناسب للبيئات البحرية أو التعرض المستمر للرطوبة.<\/p>

          الأفضل لـ: <\/strong> المشاريع التي تتطلب مقاومة محسنة للتآكل على الفولاذ الكربوني، أو التعرض الساحلي المعتدل، أو حيث تتطلب أدوات التثبيت المرئية جمالية أنظف.<\/p>

          ثنائي المعدن: الجسم SS304/316 + نقطة الحفر SCM435<\/strong><\/p>

          البناء ثنائي المعدن هو الحل الهندسي لمشكلة محددة: أنت بحاجة إلى مقاومة التآكل التي يتمتع بها الفولاذ المقاوم للصدأ، ولكن الفولاذ المقاوم للصدأ وحده يكون ناعمًا جدًا بحيث لا يمكن ثقبه عبر لوحة فولاذية سميكة بشكل موثوق.<\/p>

          الحل هو اللحام أو الانضمام إلى مادتين:<\/p>

          • نقطة الحفر SCM435 <\/strong>: سبيكة فولاذية من الكروم والموليبدينوم ذات صلابة عالية بعد المعالجة الحرارية. إنه يحفر بكفاءة من خلال ركائز فولاذية.<\/p><\/li>

          • الجسم والساق والخيط SS304 أو SS316 <\/strong>: يوفر الفولاذ المقاوم للصدأ الأوستنيتي الكامل مقاومة استثنائية للتآكل طوال فترة خدمة المثبت.<\/p><\/li><\/ul>

            يعد هذا المزيج ضروريًا عند تثبيت صفائح الألمنيوم على الهياكل الأساسية الفولاذية، حيث يؤدي استخدام مثبت الفولاذ الكربوني إلى إنشاء خلية تآكل كلفانية عند نقطة الاتصال، مما يؤدي إلى تآكل سريع لكلا المادتين.<\/p>

            <\/p>

            الأفضل لـ: <\/strong> البيئات الساحلية، والمناطق البحرية، وتركيبات الألواح الشمسية، والوصلات من الألومنيوم إلى الفولاذ، وأي تطبيق حيث يجب أن يتوافق طول عمر أدوات التثبيت مع عمر النظام الذي يتراوح بين 20 إلى 30 عامًا.<\/p>

            <\/p>

            فهم المعالجات السطحية: فئة Ruspert 3 مقابل Class 4<\/span><\/h3>

            بالنسبة للمقاولين الذين يعملون في بيئات مشاريع مختلفة، يعد فهم تصنيف Ruspert / AS3566 أمرًا مهمًا للحصول على المواصفات الصحيحة.<\/p>

            <\/colgroup>

            تصنيف<\/strong><\/p><\/th>	ساعات رش الملح<\/strong><\/p><\/th>	البيئة النموذجية<\/strong><\/p><\/th><\/tr>
            AS3566 الفئة 1<\/p><\/td>	240 ساعة<\/p><\/td>	الداخلية، رطوبة منخفضة<\/p><\/td><\/tr>
            AS3566 الفئة 2<\/p><\/td>	480 ساعة<\/p><\/td>	الداخلية، معتدلة<\/p><\/td><\/tr>
            AS3566 الفئة 3<\/strong><\/p><\/td>	480-1000 ساعة<\/strong><\/p><\/td>	التسقيف التجاري القياسي<\/strong><\/p><\/td><\/tr>
            AS3566 الفئة 4<\/strong><\/p><\/td>	1000 ساعة+<\/strong><\/p><\/td>	ساحلية، صناعية، عدوانية<\/strong><\/p><\/td><\/tr><\/tbody><\/table><\/div> تحدد معظم مشاريع الأسقف التجارية الفئة 3 <\/strong> كحد أدنى. يجب أن تحدد المشاريع التي تقع ضمن مسافة كيلومتر واحد من الساحل، أو في المناطق الصناعية التي تتعرض للتعرض للمواد الكيميائية، أو في المناخات الاستوائية، الفئة 4 <\/strong> أو الترقية إلى مثبتات الفولاذ المقاوم للصدأ.<\/p> تتوفر الطلاءات المخصصة لمتطلبات المشروع المحددة - اختبار NSS (رش الملح المحايد) من 500 إلى 2000 ساعة، واختبار Kesternich (تآكل SO₂) من 5 إلى 30 دورة.<\/p> <\/p> كيفية قراءة مواصفات برغي التسقيف<\/strong><\/p> تحمل سلسلة مواصفات برغي التسقيف مثل 12-14×45 مم <\/strong> المعلومات التالية:<\/p> 12<\/strong> = قطر الخيط بالمقياس (#12 = 5.5 مم / #14 = 6.3 مم / #15 = 6.99 مم)<\/p><\/li> 14<\/strong> = عدد الخيوط في البوصة (TPI) — درجة الخيط<\/p><\/li> × 45 مم <\/strong> = الطول الإجمالي للمسمار<\/p><\/li><\/ul> بالنسبة لمثبتات الأسقف العازلة، سوف تواجه مواصفات مثل #14 للخدمة الشاقة، بطول 4 بوصات <\/strong> - وهذا يتبع التنسيق الإمبراطوري الشائع في تطبيقات الأسقف في أمريكا الشمالية.<\/p> يشير سُمك التثبيت الفعال <\/strong> إلى نطاق التثبيت — وهو السُمك الإجمالي للمادة التي يمكن تثبيتها بين الرأس والركيزة. ويختلف هذا عن إجمالي طول المسمار، وهو ما تستخدمه عند مطابقة طول المسمار مع سمك لوح العزل.<\/p> <\/p> غسالة EPDM مقابل غسالة SS304 + EPDM المستعبدة<\/strong><\/p> الغسالة هي ختم الطقس. فشلها هو ما يحول ثقب المسمار إلى نقطة تسرب.<\/p> غسالة EPDM القياسية:<\/strong><\/p> غسالة مطاطية مرتبطة بلوحة دعم فولاذية<\/p><\/li> يضغط تحت رأس المسمار لتشكيل الختم<\/p><\/li> مناسبة لمعظم التطبيقات القياسية<\/p><\/li> يمكن أن تتحلل بمرور الوقت مع التعرض للأشعة فوق البنفسجية إذا لم يتم ضغطها بالكامل<\/p><\/li><\/ul> غسالة المستعبدين SS304 + EPDM:<\/strong><\/p> لوحة دعم من الفولاذ المقاوم للصدأ مع طبقة EPDM مرتبطة بها كيميائيًا<\/p><\/li> لا يوجد خطر من انفصال الغسالة عن الجزء الخلفي المعدني<\/p><\/li> الجزء الخلفي من الفولاذ المقاوم للصدأ يقاوم التآكل عند رأس التثبيت<\/p><\/li> يُفضل لبيئات الفئة 3/الفئة 4 ومنشآت الخدمة الطويلة<\/p><\/li><\/ul> بالنسبة لتطبيقات الأسقف التي يزيد عمر تصميمها عن 20 عامًا، فإن غسالات SS304 + EPDM هي المواصفات الصحيحة. التكلفة الإضافية الهامشية لا تذكر مقابل تكلفة السقف المتسرب.<\/p> <\/p> أحجام نقاط الحفر: #3 مقابل #5<\/strong><\/p> نقطة الحفر هي نهاية العمل لبرغي الحفر الذاتي. يحدد حجمه الحد الأقصى لسمك الفولاذ الذي يمكنه اختراقه في عملية واحدة.<\/p> <\/colgroup> نقطة<\/strong><\/p><\/th> ماكس سمك الصلب<\/strong><\/p><\/th> تطبيق نموذجي<\/strong><\/p><\/th><\/tr> #3<\/p><\/td> 6.0 ملم (#12) / 7.0 ملم (#14)<\/p><\/td> من الصفيحة إلى المدادة، تثبيت الوادي، الكسوة القياسية<\/p><\/td><\/tr> #5<\/p><\/td> 12.5 ملم (#12 و#14)<\/p><\/td> تثبيت الهيكل، لوحة الصلب لتأطير الثقيلة<\/p><\/td><\/tr><\/tbody><\/table><\/div> سيؤدي استخدام النقطة رقم 3 على الفولاذ الأكثر سمكًا من سعتها المقدرة إلى توقف المسمار أو نقطة الحفر المجردة أو أداة التثبيت التي لم تشغل الركيزة بالكامل. ستؤدي النقطة رقم 5 على الورقة الرقيقة إلى الإفراط في الحفر وإزالة المواد وإضعاف الاتصال.<\/p> <\/p> قائمة التحقق الخاصة بالمحدد<\/h3> قبل الانتهاء من مواصفات أداة التثبيت الخاصة بك، تأكد مما يلي:<\/p> سُمك الركيزة <\/strong> - ما هو المقياس الفولاذي للمدادة أو الإطار أو الهيكل؟<\/p><\/li> مادة الصفائح/الألواح <\/strong> - الفولاذ، الألومنيوم، أو المركب؟<\/p><\/li> إجمالي سماكة التثبيت <\/strong> - الصفائح + أي دعامة رغوية أو عازل حراري؟<\/p><\/li> تصنيف البيئة <\/strong> - داخلية، ساحلية، صناعية، بحرية؟<\/p><\/li> المعالجة السطحية المطلوبة <\/strong> - الفئة 3، الفئة 4، أو NSS/Kesternich المخصصة؟<\/p><\/li> نوع الغسالة <\/strong> — EPDM أو SS304+EPDM المستعبدين؟<\/p><\/li> نوع الرأس <\/strong> — سداسي عشري لتركيب الأدوات الكهربائية، أم غاطس للتشطيب المسطح؟<\/p><\/li> نوع محرك الأقراص <\/strong> - فيليبس، توركس، أو عرافة؟<\/p><\/li> عمر المشروع <\/strong> - الضمان القياسي أم عمر التصميم 25-30 سنة؟<\/p><\/li><\/ul> يستغرق الاطلاع على قائمة المراجعة هذه قبل الشراء خمس دقائق. يستغرق تصحيح الأمر وقتًا أطول بكثير لإصلاحه.<\/p> <\/p> تعتبر براغي الأسقف المعدنية عنصرًا صغيرًا في أي ميزانية مشروع، ولكنها تحمل مسؤولية كبيرة. سوف يعمل المثبت الصحيح - المطابق بشكل صحيح للركيزة والبيئة والتطبيق - طوال عمر المبنى. الخطأ يصبح مسؤولية.<\/p> المتغيرات الرئيسية هي المواد (الفولاذ الكربوني، SS410، أو ثنائي المعدن)، المعالجة السطحية (الفئة 3/4 أو غير القابل للصدأ)، نقطة الحفر (#3 أو #5)، مواصفات الغسالة (EPDM أو SS304+EPDM المستعبدين)، وتصميم الخيوط (خشن للصفائح، ناعم للهيكل).<\/p> <\/p> إذا كان لمشروعك متطلبات تقع خارج نطاق المواصفات القياسية، فاتصل بفريقنا الفني على info@tsingri.com <\/u><\/a> أو قم بزيارة www.tsingri.com <\/u><\/a> لطلب عرض أسعار مخصص أو مراجعة المواصفات.<\/p> <\/p> <\/p><\/div>"}
