هناك مشكلة هندسية محددة في قلب كل مشروع للأسقف الساحلية أو تركيب الطاقة الشمسية: أنت بحاجة إلى أداة تثبيت قوية بما يكفي للحفر في الفولاذ، ومقاومة بدرجة كافية لتدوم عقودًا في بيئة قابلة للتآكل، وآمنة كهروكيميائية للاستخدام مع الألومنيوم.

لا توجد مادة واحدة تلبي جميع المتطلبات الثلاثة. يمكن للفولاذ الكربوني الحفر، لكنه يتآكل. يقاوم الفولاذ المقاوم للصدأ النقي التآكل، لكنه لا يستطيع توليد الصلابة المطلوبة للحفر خلال الفولاذ الهيكلي بشكل موثوق. وأي مثبت من الفولاذ الكربوني يتلامس مع الألومنيوم سيؤدي إلى تآكل كلفاني، مما يؤدي إلى تدمير كلتا المادتين بشكل مطرد من نقطة التلامس إلى الخارج.

تحل براغي الثقب الذاتي ثنائية المعدن هذه المشكلة من خلال الجمع بين مادتين في قفل واحد: نقطة حفر فولاذية عالية الشد للأداء الميكانيكي، وجسم من الفولاذ المقاوم للصدأ لمقاومة التآكل. تشرح هذه المقالة الهندسة الكامنة وراء البناء ثنائي المعدن، ومتى يتم تحديده على بدائل المادة المفردة، وما الذي يجب البحث عنه في أداء المنتج.

ما هو برغي الحفر الذاتي ثنائي المعدن؟

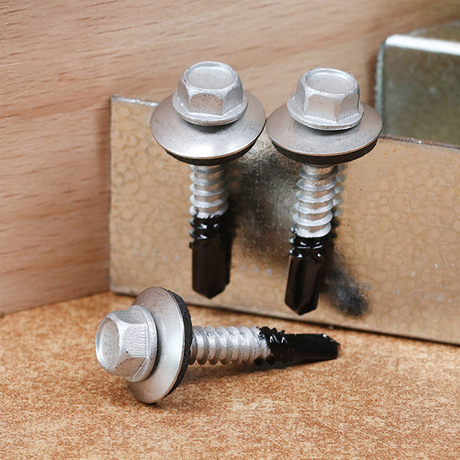

إن برغي الحفر الذاتي ثنائي المعدن عبارة عن أداة تثبيت مصنوعة من خليطين معدنيين متميزين متصلين عند نقطة الحفر:

• الجسم والساق والخيط : مصنوعة من الفولاذ الأوستنيتي المقاوم للصدأ (SS304 أو SS316)

• نقطة الحفر : مصنوعة من سبائك الصلب عالية الشد (SCM435، درجة الكروم والموليبدينوم)

عادةً ما يتم تحقيق الوصل بين المادتين من خلال اللحام الاحتكاكي أو عملية ربط مماثلة، مما ينتج عنه واجهة مرتبطة ميتالورجيًا تحافظ على السلامة الميكانيكية في ظل عزم دوران التثبيت وأحمال الخدمة.

والنتيجة هي أداة تثبيت تعمل مثل الفولاذ الكربوني عالي الشد عند الحفر - ومثل الفولاذ المقاوم للصدأ لبقية عمر الخدمة.

لماذا لا يمكن للفولاذ المقاوم للصدأ وحده الحفر

الفولاذ المقاوم للصدأ الأوستنيتي (SS304، SS316) عبارة عن سبائك حديد وكروم ونيكل ذات بنية بلورية مكعبة محورها الوجه. يمنحها هذا الهيكل ليونة ممتازة ومقاومة للتآكل، ولكنه يحد أيضًا من صلابتها. حتى مع تصلب العمل، لا يستطيع الفولاذ الأوستنيتي تحقيق قيم صلابة Rockwell C المطلوبة لقطع الفولاذ الطري بكفاءة.

من الناحية العملية، فإن رأس المسمار ذاتي الثقب المصنوع بالكامل من SS304 سوف:

• توليد حرارة زائدة عند نقطة الحفر من خلال الاحتكاك

• اعمل على تقوية مادة الركيزة قبل قطعها

• قم بالمماطلة أو الشريط قبل اختراق الفولاذ بالكامل بسماكة تزيد عن 0.8 مم تقريبًا

• قم بإنتاج ثقب غير منتظم بحواف ممزقة بدلاً من قطع الحفر النظيف

وهذا ليس قيدًا هامشيًا، بل هو قيد أساسي على الملكية المادية. لا يمكن معالجة SS304 بالحرارة إلى مستويات الصلابة التي يحققها الفولاذ الكربوني وسبائك الفولاذ من خلال التبريد والتلطيف.

على النقيض من ذلك، فإن SCM435 عبارة عن فولاذ منخفض السبائك من الكروم والموليبدينوم يحقق قيم صلابة روكويل C من 45 إلى 55 بعد المعالجة الحرارية. هذا هو نطاق الصلابة المطلوب لمثبتات الحفر الذاتي لقطع الفولاذ الهيكلي بشكل نظيف وفعال دون توقف.

دور SCM435 في البناء ثنائي المعدن

يتم اختيار SCM435 (أي ما يعادل SAE 4135، وهو عبارة عن سبائك فولاذية من الكروم والموليبدينوم) لنقاط الحفر ثنائية المعدن لثلاثة أسباب محددة:

1. قابلية التصلب
يحقق جهاز SCM435 صلابة عالية للسطح من خلال إمكانية التصلب، مما يحافظ على أداء القطع في العمق وليس عند الطرف فقط. وهذا مهم عندما يقوم المثبت بالحفر عبر مجموعات متعددة الطبقات.

2. المتانة عند الصلابة
يجمع فولاذ الكروم والموليبدينوم بين الصلابة والمتانة - فهو يقاوم الكسر الهش أثناء التثبيت بشكل أفضل من الفولاذ عالي الكربون عند مستويات صلابة مكافئة. نقطة حفر هشة لا يمكن استرجاع الكسور أثناء التثبيت؛ يجب استخراج المثبت واستبداله.

3. يمكن ربط قابلية اللحام في المفصل
SCM435 بشكل موثوق بـ SS304/316 من خلال اللحام الاحتكاكي، مما ينتج وصلة لا تقدم تركيز إجهاد أو منطقة بين معدنية معرضة للتآكل في الواجهة ثنائية المعدن.

التآكل الجلفاني: لماذا يهم توافق المواد

عندما يكون معدنان مختلفان في اتصال كهربائي في وجود المنحل بالكهرباء (الماء، الرطوبة، الهواء المالح)، تتشكل خلية كلفانية. يعمل المعدن الأقل نبلًا كالأنود ويتآكل بشكل تفضيلي، بينما يعمل المعدن الأكثر نبلًا كالكاثود ويكون محميًا.

تصنف السلسلة الجلفانية المعادن حسب إمكاناتها الكهروكيميائية. كلما زاد تباعد المعدنين في هذه السلسلة، كلما كان التآكل الجلفاني أكثر عدوانية عند اقترانهما.

يتم فصل الألومنيوم والفولاذ الطري بفارق جهد كبير. عند استخدام أداة تثبيت من الفولاذ الكربوني لتثبيت صفائح الألمنيوم على ركيزة من الفولاذ:

• إن أداة التثبيت المصنوعة من الفولاذ الكربوني والركيزة الفولاذية لهما إمكانات مماثلة - مستقرة نسبيًا

• لكن صفائح الألمنيوم أكثر نشاطًا (أنوديك) بشكل ملحوظ من كليهما

• في حالة وجود رطوبة، يتآكل الألومنيوم عند منطقة التلامس: يتم التضحية بالصفيحة، وليس المثبت

في البيئات الساحلية - حيث يكون المنحل بالكهرباء (الرطوبة المالحة) منتشرًا في كل مكان - يكون هذا التآكل عدوانيًا وتقدميًا. في غضون بضع سنوات، تتطور رواسب أكسيد بيضاء في مناطق الاتصال حول المثبتات، ثم تتنقر ثم تفقد هيكل صفائح الألومنيوم.

الحل هو استخدام أداة تثبيت تتوافق مواد سطحها مع الألومنيوم في السلسلة الجلفانية: الفولاذ المقاوم للصدأ. يتمتع SS304 وSS316 بإمكانات كهروكيميائية أقرب بكثير إلى الألومنيوم من الفولاذ الكربوني، ويتم تقليل القوة الدافعة الغلفانية بشكل كبير.

وهذا هو السبب في أن البراغي ثنائية المعدن - التي يكون ساقها وخيطها من الفولاذ المقاوم للصدأ ملامسين لصفائح الألومنيوم - هي أداة التثبيت الصحيحة لتثبيت الألومنيوم بالفولاذ. نقطة الحفر (SCM435) تتصل فقط بالركيزة الفولاذية بالأسفل، وليس بالألمنيوم بالأعلى.

التطبيقات الرئيسية

1. صفائح التسقيف المصنوعة من الألومنيوم إلى المدادات الفولاذية

هذا هو التطبيق الأساسي. يتم تثبيت صفائح الأسقف المصنوعة من الألومنيوم على مدادات فولاذية مجلفنة أو مطلية باستخدام براغي ثنائية المعدن. الجسم المقاوم للصدأ يتصل بالألمنيوم؛ تقوم نقطة SCM435 بالحفر من خلال الفولاذ وتعشيقه.

المواصفات القياسية: تصميم ذو خيط مزدوج، مقياس #12 أو #14، مع غسالة EPDM أو SS304+EPDM.

2. التسقيف الساحلي والبحري

في البيئات المصنفة AS3566 الفئة 4 أو ما يعادلها - ضمن كيلومتر واحد من الساحل، في مناطق المد والجزر، أو في المناطق الصناعية البحرية - تتمتع أدوات التثبيت المصنوعة من الفولاذ الكربوني مع أفضل الطلاءات السطحية بعمر خدمة محدود قد لا يتناسب مع العمر التصميمي للمبنى.

توفر البراغي ثنائية المعدن، بجسمها المصنوع من الفولاذ الأوستنيتي، مقاومة للتآكل يمكن مقارنتها بالمثبتات الصلبة غير القابلة للصدأ بالنسبة لغالبية مساحة سطح التثبيت - مع الحفاظ على أداء الحفر المطلوب للتركيب الفعال.

3. هياكل تركيب الألواح الشمسية

تستخدم منشآت الطاقة الشمسية بشكل متزايد قضبان إطارات من الألومنيوم وأقواس تثبيت مثبتة على المدادات الفولاذية أو الفولاذ الهيكلي على السطح. يعتبر المسمار ثنائي المعدن هو أداة التثبيت المفضلة لوصلات السكك الحديدية المصنوعة من الألومنيوم إلى الفولاذ للأسباب التالية:

• غالبًا ما تمتد ضمانات النظام من 25 إلى 30 عامًا: يجب أن يكون عمر أداة التثبيت متطابقًا

• تصنف البيئات الساحلية والأسطح على أنها قابلة للتآكل

• يعد التوافق الجلفاني بين المثبت وسكة الألومنيوم أحد متطلبات الضمان للعديد من الشركات المصنعة للأنظمة

4. الكسوة المعدنية بألواح الألمنيوم المركبة

تتطلب أنظمة ألواح الألومنيوم المركبة (ACP) المثبتة على الإطارات الفولاذية أدوات تثبيت لا تتآكل عند ملامستها لجلد الألومنيوم. تحافظ البراغي ثنائية المعدن ذات الرؤوس الغاطسة أو الرؤوس على السلامة البصرية لوجه الكسوة مع توفير خصائص كلفانية متوافقة.

خيط واحد مقابل خيط مزدوج

تتوفر براغي الثقب الذاتي ذات الصفائح الرقيقة ثنائية المعدن في تكوينين ملولبين، كل منهما مُحسّن لمجموعة مختلفة من الركائز.

خيط مفرد (للصفائح المعدنية الرفيعة، 1×1.0 مم أو 2×0.75 مم)

تم تحسين تصميم الخيط الواحد لتثبيت الصفائح المعدنية الرفيعة معًا - على سبيل المثال، تثبيت طبقتين من الألومنيوم المركب بسمك 0.75 مم، أو تثبيت ورقة 1.0 مم بإطار خفيف.

صفات:

• درجة خيط خشنة للمواد الأكثر نعومة

• نقطة حفر محسنة لتقليل التشوه في الصفائح الرقيقة

• انخفاض عزم التثبيت

• غير مصممة للتثبيت على الفولاذ الهيكلي

خيط مزدوج (للثقب في الفولاذ، حتى 20 مم)

تصميم الخيط المزدوج هو المسمار ثنائي المعدن لتطبيقات الركيزة الفولاذية. يوفر الخيط الحلزوني المزدوج ميزتين في وقت واحد:

مشاركة أسرع للخيط: بدء تشغيل خيطين يعني أن المسمار يتقدم بسرعة مضاعفة لكل دورة مقارنةً بخيط واحد، مما يقلل من وقت التثبيت وتوليد الحرارة.

التوافق المزدوج للمواد: يعمل الخيط المزدوج في كل من لوح الألومنيوم (أعلاه) والركيزة الفولاذية (أدناه)، مما يخلق اتصالاً قويًا في كلتا المادتين من خلال ممر تثبيت واحد.

الحد الأقصى لقدرة الحفر الفولاذية: ما يصل إلى 20 مم من الألواح الفولاذية في عملية واحدة، دون حفر مسبق.

بالنسبة لمعظم تطبيقات الأسقف والألواح الشمسية - توصيلات الألومنيوم إلى الفولاذ - فإن المسمار ثنائي المعدن ذو الخيط المزدوج هو المواصفات الصحيحة.

مواصفات الخيط والمقاسات المتوفرة

براغي ثنائية المعدن ذات خيط واحد من TSR

التطبيقات: صفائح رقيقة إلى صفائح رقيقة، 1×1.0 مم أو 2×0.75 مم حد الركيزة.

مسامير TSR ثنائية المعدن ذات خيط مزدوج

التطبيقات: الألومنيوم إلى الفولاذ، تركيب الطاقة الشمسية، الأسقف الساحلية.

تتوفر جميع البراغي ثنائية المعدن مع رأس غسالة سداسية + غسالة EPDM بشكل قياسي، مع غسالة SS304 + EPDM متاحة كترقية لبيئات الفئة 4.

المعالجة السطحية ومقاومة التآكل

يوفر الجسم ثنائي المعدن المقاوم للصدأ SS304/316 المقاومة الأولية للتآكل. ومع ذلك، فإن نقطة الحفر SCM435 — باعتبارها من سبائك الفولاذ الكربونية — تتطلب حماية السطح لمنع بدء الصدأ عند الطرف قبل وأثناء التثبيت.

تشتمل المعالجة القياسية المطبقة على نقطة الحفر على طلاء تحويل الكرومات أو الفوسفات، والذي يوفر حماية قصيرة المدى أثناء التخزين والشحن. بمجرد تركيبها، تكون نقطة الحفر داخل الركيزة الفولاذية، مما يقلل بشكل كبير من تعرضها للبيئات المسببة للتآكل.

للحصول على أعلى أداء ضد التآكل، يجب تحديد هيكل الجسم SS316 (بدلاً من SS304) في:

• البيئات البحرية (مناطق المد والجزر، ورذاذ المياه المالحة)

• بيئات المعالجة الكيميائية

• مشاريع ذات متطلبات عمر تصميمي تزيد عن 30 عامًا

يحتوي SS316 على 2-3% من الموليبدينوم، مما يزيد من مقاومة التنقر في بيئات الكلوريد - وهي آلية التآكل المحددة السائدة في التعرض الساحلي والبحري.

المقارنة: البدائل ثنائية المعدن مقابل البدائل أحادية المادة

تبلغ تكلفة علاوة تكلفة الفولاذ الكربوني ثنائي المعدن فوق الفولاذ الكربوني المطلي عادةً 30-50% لكل قفل. في مقابل دورة استبدال أدوات التثبيت التي تتراوح من 10 إلى 15 عامًا للفولاذ الكربوني في البيئات الساحلية - بما في ذلك تكلفة الوصول إلى السقف، واضطراب الغشاء، وآثار الضمان - توفر البراغي ثنائية المعدن تكلفة إجمالية أقل للملكية للمشاريع طويلة العمر.

ملخص المحدد

اختر براغي ثنائية المعدن ذاتية الحفر في حالة تطبيق أي من الشروط التالية:

• تشتمل الركيزة على صفائح أو ألواح من الألومنيوم تتلامس مع ساق التثبيت

• تصنف بيئة المشروع ساحلية (ضمن مسافة 1 كم من الساحل) أو بحرية

• عمر تصميم النظام يتجاوز 20 عامًا

• يتضمن التثبيت قضبان تركيب الألواح الشمسية

• يتطلب ضمان المشروع وثائق التوافق الكهروكيميائي بين المثبت والركيزة

اختر خيطًا مزدوجًا للتوصيلات من الألومنيوم إلى الفولاذ والركائز الفولاذية الإنشائية. اختر خيطًا واحدًا لتطبيقات الصفائح الرقيقة إلى الصفائح الرفيعة حيث لا تكون الركيزة من الفولاذ الهيكلي.

خاتمة

لا تعد مسامير الحفر الذاتية ثنائية المعدن خيارًا ممتازًا للمشاريع المتميزة. إنها أداة التثبيت الصحيحة تقنيًا لمجموعة محددة ومتزايدة الاستخدام من ظروف التطبيق: الألومنيوم الملامس للفولاذ، والبيئات المسببة للتآكل، وأنظمة البناء ذات العمر التصميمي الطويل.

إن الهندسة وراء مجموعة SS304+SCM435 دقيقة: فهي توفر ما لا تحققه أي مادة بمفردها - القدرة على الحفر عبر الفولاذ، والقدرة على مقاومة التآكل والتفاعل الجلفاني لعقود من الخدمة.

للحصول على الدعم الفني الخاص بالمشروع أو للاستفسارات المتعلقة بالمسامير ثنائية المعدن، اتصل بـ info@tsingri.com.
