قد يبدو المسمار كأصغر عنصر في قائمة المواد الكهروضوئية الموجودة على السطح. ومع ذلك، في الموقع، يمكنه تحديد ما إذا كان التثبيت سيظل آمنًا وجافًا - أو تطوير أقواس مفككة وغسالات تالفة وتسريبات في السقف بعد المواسم الحارة المتكررة.

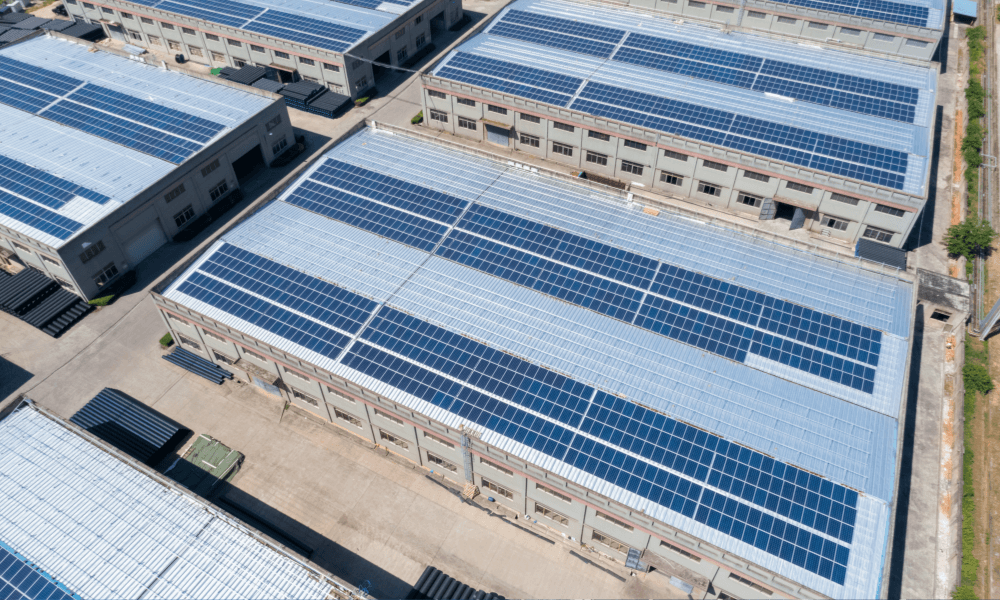

وهذا مصدر قلق خاص للمستودعات والمصانع والمباني اللوجستية ذات الأسقف المعدنية خفيفة الوزن. يصبح السطح ساخنًا أثناء النهار، ويبرد بعد غروب الشمس ويتحرك قليلاً مع كل دورة حرارة. أضف القضبان الشمسية المصنوعة من الألومنيوم، والمدادات الفولاذية، ورفع الرياح، وربما الهواء الساحلي المالح، ويصبح اختيار أدوات التثبيت أكثر تعقيدًا من اختيار "برغي غير قابل للصدأ بالطول المناسب".

بالنسبة للمقاولين الذين يستخدمون مثبتات السقف الشمسية ، فإن السؤال الحقيقي ليس ببساطة ما إذا كان يمكن للمسمار أن يحفر عبر السقف. يتعلق الأمر بما إذا كان الاتصال الكامل يناسب شكل السقف والهيكل الداعم والبيئة المحلية والحركة المتوقعة للنظام الكهروضوئي.

ما الذي تغير فعليًا في ظل اتفاقية EPBD للاتحاد الأوروبي في عام 2026؟

أعطى إعادة صياغة توجيه أداء الطاقة للمباني، توجيه (الاتحاد الأوروبي) 2024/1275، الدول الأعضاء في الاتحاد الأوروبي مهلة حتى 29 مايو 2026 لتحويل معظم أحكامه إلى قانون وطني.

ويتطلب الأمر تصميم مباني جديدة بحيث يمكن تركيب تقنيات الطاقة الشمسية بشكل فعال من حيث التكلفة في وقت لاحق. وفقًا للمفوضية الأوروبية، ينطبق هذا الشرط على المباني التي يتم تقديم طلبات تراخيصها بعد 29 مايو 2026.

هناك أيضًا موعد نهائي أكثر إلحاحًا. بحلول 31 ديسمبر 2026، يجب على الدول الأعضاء ضمان نشر منشآت الطاقة الشمسية المناسبة في المباني العامة وغير السكنية الجديدة التي تزيد مساحتها عن 250 مترًا مربعًا من المساحة الأرضية المفيدة، بشرط أن يكون التثبيت مناسبًا تقنيًا ومجديًا اقتصاديًا ووظيفيًا.

وهذا لا يعني أن كل مشروع في الاتحاد الأوروبي سوف يتبع قاعدة تثبيت واحدة متطابقة. ويحدد التوجيه الاتجاه العام، في حين تحدد الحكومات الوطنية المعايير العملية والإعفاءات المحتملة.

وبعبارة أخرى، من المرجح أن تجعل متطلبات البناء الجاهزة للطاقة الشمسية في الاتحاد الأوروبي تخطيط ربط السقف أكثر أهمية في مرحلة التصميم. يجب أن يعرف المهندسون بالفعل أين ستدخل الأحمال الكهروضوئية المستقبلية إلى الهيكل، بدلاً من ترك القائمين على التركيب للعثور على نقطة تثبيت عملية بعد اكتمال السقف.

ابدأ بالسقف، وليس كتالوج البراغي

تحتاج الأسطح المعدنية المختلفة إلى استراتيجيات تعلق مختلفة. قد يكون المثبت الذي يعمل بشكل جيد على السقف الفولاذي شبه المنحرف غير ضروري - أو غير مناسب - على نظام التماس الدائم.

أسقف التماس الدائمة

غالبًا ما تقبل أسطح التماس الدائمة المشابك التي تمسك التماس دون اختراق سطح التجوية. وهذا أمر جذاب لأنه يتجنب إنشاء ثقوب جديدة في السقف.

لكن "التماس الدائم" يغطي العديد من الملفات الشخصية. يختلف شكل التماس وسمك الورقة والمواد بين الشركات المصنعة. ولذلك يجب اختبار المشبك أو الموافقة عليه بالنسبة لملف السقف الفعلي. عزم دوران المشبك مهم أيضًا: القليل جدًا قد يسمح بالحركة، في حين أن الكثير منه قد يؤدي إلى تشويه خط التماس.

أسقف شبه منحرفة ومموجة

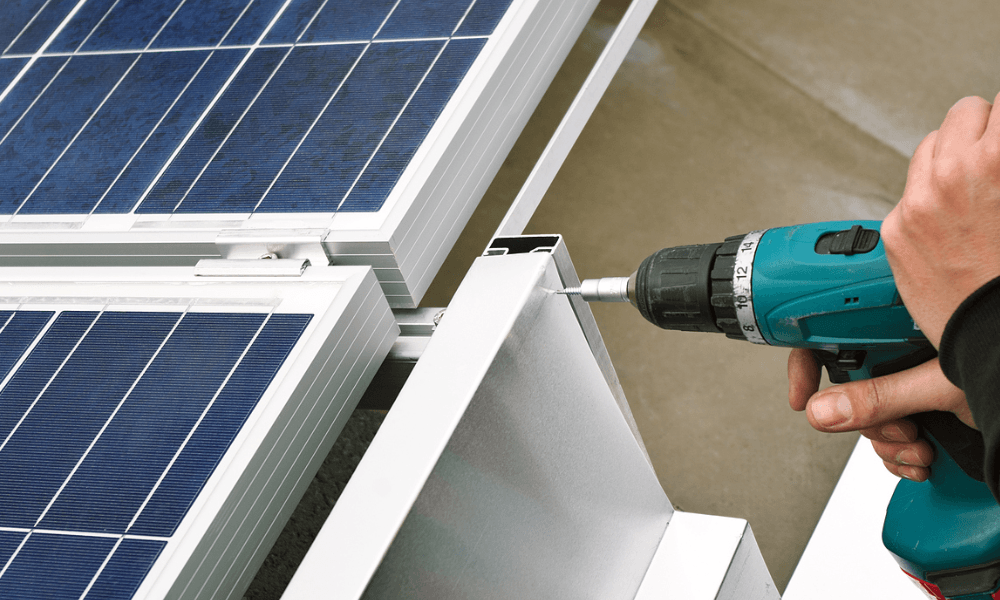

تستخدم الأسطح الفولاذية شبه المنحرفة عادةً أقدامًا متصاعدة أو قضبانًا قصيرة مثبتة من خلال الصفيحة. السؤال الرئيسي هو أين يذهب حمل التصميم بعد ذلك.

تستخدم بعض الأنظمة المعتمدة لوح السقف كجزء من مسار التحميل. يجب تثبيت الآخرين مباشرة في المدادة. لا ينبغي للقائمين بالتركيب أن يفترضوا أن المسمار الذي يثبت بقوة في ورقة رقيقة أثناء التثبيت يثبت أن الاتصال يمكن أن يقاوم أحمال الرياح التصميمية.

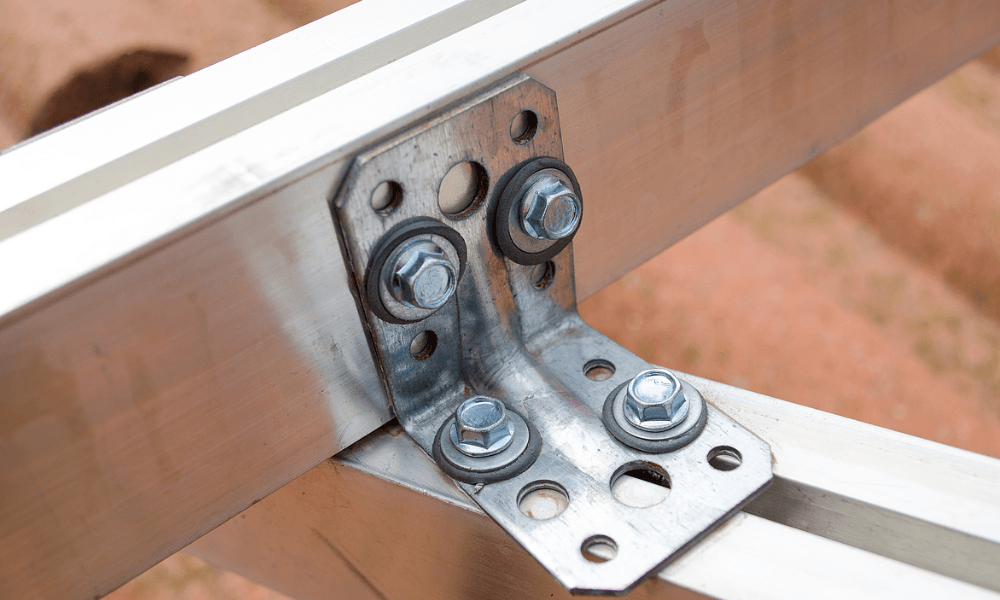

بالنسبة لهذه الأسطح، يجب أن تميز المواصفات بين البراغي التي تثبت الدعامة على الصفيحة ومثبتات التثبيت الشمسية للمدادات الفولاذية . قد تبدو متشابهة ولكنها تؤدي وظائف هيكلية مختلفة.

ألواح ساندويتش معزولة

تحتاج ألواح الساندوتش إلى رعاية إضافية. لا ينبغي التعامل مع قلب العزل الخاص بهم على أنه مادة تثبيت هيكلية. عندما يتطلب التصميم تثبيت مدادة، يجب أن يمر المثبت عبر اللوحة ويحقق الارتباط المحدد في الدعم أدناه.

تقدم السحابات الطويلة أيضًا مشكلات عملية. يجب أن يتم الحفر بشكل مستقيم، وتجنب ضغط اللوحة بشكل مفرط والحفاظ على ختم الطقس الموثوق به على السطح العلوي. يجب التحقق من شروط التثبيت والضمان الخاصة بالشركة المصنعة للوحة قبل اختيار طريقة التثبيت.

قم بمطابقة المثبت مع الورقة والمدادة

تحكي صفيحة السقف المرئية نصف القصة فقط. قد تكون المدادة الموجودة أسفلها عبارة عن فولاذ رقيق مشكل على البارد أو فولاذ هيكلي أثقل أو خشب. تتطلب كل ركيزة نقطة حفر مناسبة وهندسة خيط وطول تعشيق مناسب.

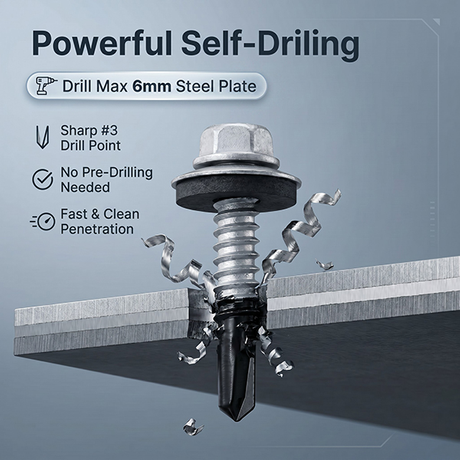

عند اختيار براغي الحفر الذاتي للطاقة الكهروضوئية على السطح ، قم بتزويد المورد بسمك الحفر المدمج - وليس فقط سمك لوح السقف. يمكن أن يؤثر سمك الدعامة، وألواح السقف، وطبقات التباعد، وسمك المدادة على ما إذا كانت نقطة الحفر تعمل بشكل صحيح.

تحقق أيضًا من مكان وجود القسم الملولب بعد التثبيت. اختيار المسمار الأطول لا يؤدي تلقائيًا إلى إنشاء مفصل أقوى. إذا بقيت نقطة الحفر أو القسم غير الملولب في المادة الحاملة، فقد لا يتم تحقيق ربط الخيط المقصود.

في الموقع، قاوم إغراء التعويض عن ضعف تطابق المسمار مع المزيد من عزم دوران السائق. يمكن أن يؤدي عزم الدوران الزائد إلى تجريد الفولاذ الرقيق أو إتلاف الرأس أو سحق غسالة الختم. إذا كانت البراغي تحترق أو تتجول أو تفشل بشكل متكرر في الثقب، فتوقف وتحقق من سعة الثقب وسرعة التثبيت.

قضبان الألمنيوم والفولاذ لا تتوافق دائمًا

معظم القضبان الكهروضوئية مصنوعة من الألومنيوم. غالبًا ما تكون الأسطح والمدادات المعدنية مطلية بالفولاذ الكربوني، في حين أن البراغي قد تكون من الفولاذ المقاوم للصدأ أو ثنائية المعدن. أضف الرطوبة وهذه المواد المتباينة يمكن أن تشكل خلية تآكل كلفانية.

ويزداد الخطر في حالة خدش الطلاءات الواقية أو بقاء المياه محاصرة أو وجود المبنى بالقرب من الساحل. تؤثر المساحة النسبية للمعادن المتصلة أيضًا على النتيجة.

قد تتضمن التفاصيل المعقولة غسالات أو وسادات عزل بين أقواس الألومنيوم والفولاذ المطلي. يجب أن تتلقى الحواف المقطوعة والطلاءات التالفة المعالجة المحددة من قبل الشركة المصنعة للسقف. ويجب أيضًا إزالة سوار الحفر قبل مغادرة السقف؛ يمكن لجزيئات الكربون الصلب الصغيرة أن تصدأ وتلطخ سطحًا سليمًا.

يجب أن يشمل توافق المواد نظام الختم أيضًا. لا يمكن للبرغي المقاوم للصدأ الجيد أن ينقذ الغسالة أو المادة المانعة للتسرب غير المناسبة لطلاء السقف والتعرض لدرجة الحرارة.

تحتاج الأسطح الساخنة إلى مساحة للتحرك

تتمدد الأسقف المعدنية وقضبان الألمنيوم عند تسخينها، لكنها لا تتحرك بالضرورة بنفس المقدار. على السكك الحديدية الطويلة، يمكن أن يؤدي الاختلاف إلى ضغط متكرر على الأقواس والمثبتات.

قد يحدد مورد نظام التركيب وصلات التمدد أو الثقوب المشقوقة أو نقاط الاتصال الثابتة والمنزلقة. يجب أن يحافظ القائمون على التركيب على هذه التفاصيل بدلاً من تشديد كل اتصال كما لو كانت الحركة عيبًا.

تحتاج غسالات الختم إلى انضباط مماثل. وينبغي أن تكون مضغوطة بدرجة كافية لتشكل ختمًا، ولكن لا يتم تسطيحها حتى تنتفخ أو تنقسم. يمكن أن يؤدي تحريك المسمار بزاوية إلى ترك جانب واحد من الغسالة في مكانه غير الصحيح، مما يخلق مسار تسرب قد لا يصبح مرئيًا على الفور.

في البيئات الحارة ذات الأشعة فوق البنفسجية العالية، تستحق جودة الغسالة نفس القدر من الاهتمام الذي تستحقه درجة اللولب. اطلب من المورد تحديد مادة الغسالة والتأكد من أنها مخصصة للاستخدام في الأسقف الخارجية.

لا يحتوي رفع الرياح على مسافة لولبية عالمية

لا توجد قاعدة آمنة "تباعد واحد يناسب الجميع" للطاقة الشمسية على الأسطح.

يتغير ضغط الرياح مع موقع المبنى وارتفاعه وشكل السقف وموضعه. قد تتعرض الوحدات القريبة من حواف وزوايا السقف لأحمال مختلفة عن الوحدات الموجودة في المنطقة المركزية. يؤثر ارتفاع التركيب واتجاه الوحدة أيضًا على النتيجة.

يجب أن يتبع الحساب الهيكلي مسار التحميل بالكامل:

الوحدة الكهروضوئية ← المشبك ← السكة ← قاعدة التركيب ← المثبت ← الصفيحة أو المدادة ← هيكل المبنى

وهذا هو سبب أهمية قيم السحب والسحب المنشورة. يتعلق الانسحاب بسحب المثبت من الركيزة. يتعلق السحب بالورقة أو الدعامة التي تفشل حول رأس التثبيت. يمكن لأي منهما التحكم في الاتصال.

يجب أن تتعلق بيانات الأداء بالركيزة الفعلية. لا يمكن ببساطة تطبيق الاختبار الذي يتم إجراؤه على الفولاذ السميك على مدادة أرق.

SS304، SS316 أو ثنائية المعدن؟

يوفر SS316 بشكل عام مقاومة أفضل للتعرض للكلوريد من SS304، ولكن الدرجة وحدها لا تحسم القرار. كما يؤثر تصميم المسمار، وتشطيب السطح، وتلف التركيب، واحتباس الماء على الأداء.

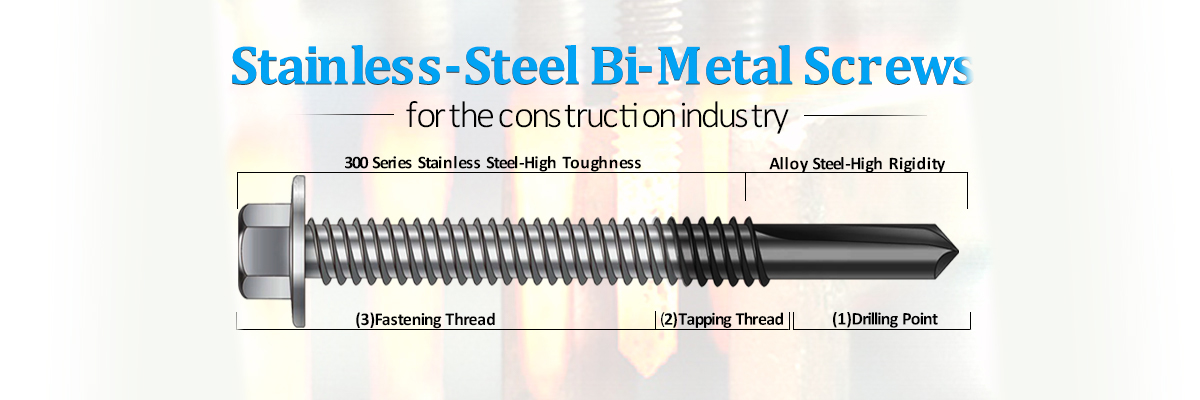

يمكن أن تكون البراغي ثنائية المعدن مفيدة عندما لا يوفر المسمار المصنوع بالكامل من الفولاذ المقاوم للصدأ أداء الحفر المطلوب. عادةً ما تجمع بين جسم غير قابل للصدأ مقاوم للتآكل وقسم حفر مقوى. يختلف البناء بين الشركات المصنعة، لذلك لا ينبغي أبدًا أن تكون "ثنائية المعدن" هي المواصفات بأكملها.

ما يجب وضعه في الاستعلام عن الشراء

عند طلب مثبتات للألواح الشمسية على الأسطح المعدنية ، قم بإعطاء المورد معلومات كافية لإجراء اختيار مفيد:

• ملف تعريف السقف والمواد وسمك الورقة

• مادة المدادة والدرجة والسمك

• تصاعد القدم أو سمك قوس

• سمك الحفر الإجمالي ونطاق القبضة المطلوب

• موقع المشروع داخلي أو صناعي أو ساحلي

• المواد السحابة والغسالة المطلوبة

• أحمال التصميم أو مقاومة الاتصال المطلوبة

• متطلبات الموافقة على نظام السقف والتركيب

• عزم دوران التثبيت وتوجيه سرعة السائق

• وثائق الأداء القابلة للسحب والسحب

• شهادات المواد وتتبع المنتج

بالنسبة للمشاريع الكبيرة، يمكن أن تساعد عينات التثبيت أو اختبارات السحب المحددة للموقع في تأكيد الظروف الفعلية. وينبغي عليهم دعم التصميم الهندسي، وليس استبداله.

أنشئ سقفًا معدنيًا موثوقًا وجاهزًا للطاقة الشمسية

تعمل أفضل أدوات تثبيت السقف الشمسية على إنشاء اتصال مؤكد بين نظام التركيب الكهروضوئي والهيكل الداعم مع حماية السقف من الماء والتآكل والإجهاد الحراري.

بالنسبة لمشروعات المناخ الحار، اختر أداة التثبيت فقط بعد التأكد من نوع السقف وسمك المدادة والتعرض البيئي وأحمال الرياح المحسوبة. قم بزيارة فئات منتجاتنا لاستكشاف براغي الثقب الذاتي ثنائية المعدن، ومسامير التثبيت الكهروضوئية، ومثبتات SS304/316، ومسامير الأسقف المعدنية لحلول توصيل الطاقة الشمسية الخاصة بالمشروع.

التعليمات

هل يمكن تثبيت براغي الحفر الذاتي على لوح السقف المعدني فقط؟

فقط عندما يتم تصميم نظام التثبيت والموافقة عليه لنقل الأحمال من خلال تلك الورقة. تتطلب العديد من الأنظمة التثبيت المباشر في المدادة أو أي عضو هيكلي آخر.

هل SS316 ضروري دائمًا للأسقف الشمسية؟

ليس دائما. يُستخدم SS316 عادةً في البيئات الساحلية أو المعرضة للكلوريد، بينما قد يكون SS304 مناسبًا للتعرض الأقل عدوانية. يجب أن تحدد مواصفات المشروع وتقييم التآكل الدرجة.

هل هناك براغي ثنائية المعدن مناسبة للمدادات الفولاذية؟

يمكن أن تكون خيارًا فعالاً لأن قسم الحفر المتصلب يخترق الفولاذ بينما يوفر الجسم المقاوم للصدأ مقاومة للتآكل. تحقق من قدرة الحفر المعلنة للمسمار مقابل المدادة الفعلية.

كيف ينبغي تحديد تباعد السحابة؟

يجب أن تعتمد التباعد على أحمال رياح المشروع ومناطق السقف وهندسة التركيب وقوة الركيزة وتصميم النظام المعتمد. لا ينبغي أن يحل التباعد العام محل الحساب الهيكلي.

هل يضمن الامتثال لـ EPBD الموافقة على نظام التثبيت؟

لا. تحدد EPBD أهداف نشر الطاقة والطاقة الشمسية في البناء. لا يزال قبول أدوات التثبيت يعتمد على اللوائح الوطنية والتصميم الهيكلي ووثائق المنتج ومتطلبات نظام السقف أو التثبيت.
